【实验目的】

实现一种抗网络端口扫描的机制
了解TCP、UDP端口扫描原理
实践Socket编程
实践Iptables防火墙的应用
体验网络程序排错分析过程

【实验步骤】

一、Iptables防火墙设置

（一）TCP

根据提示“本实验就是要过滤掉输出链中的RST数据包和ICMP Port unreachable 数据包”。由于对于TCP端口扫描，目标机收到SYN包，系统会自动返回的RST数据包，为了伪造端口开放的假象，需要把该包drop。

命令：

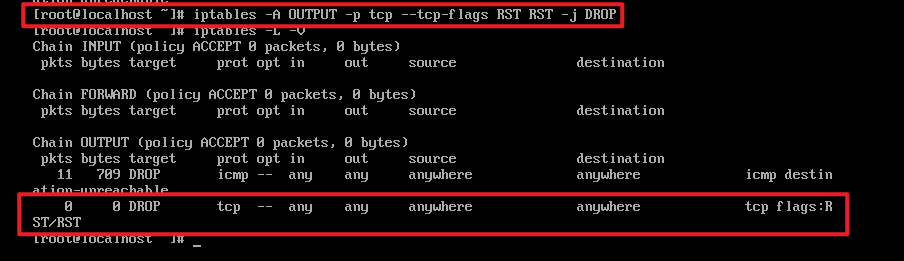

iptables -A OUTPUT -p tcp --tcp-flags RST RST -j DROP

测试：

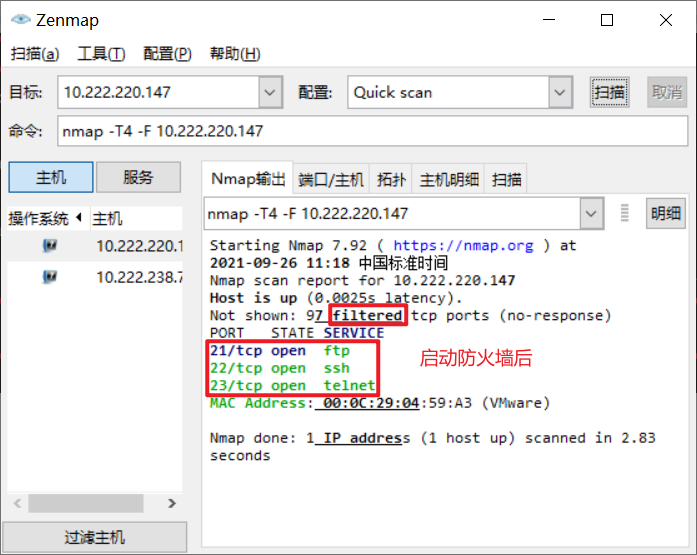

可以看到，在启动防火墙后，由于drop了所有OUTPUT的RST报文，所以nmap扫描显示另外97个端口被过滤了，但是因为开着的端口在接收到SYN报文后会发送SYNACK，所以仍然可以检测到开放的端口。

（二）UDP

而对于UDP端口扫描，目标机收到一个发网关闭端口的数据包，会返回ICMP port unreachable数据包。若过滤掉这些数据包，扫描方将无法判断该UDP端口是否开放。

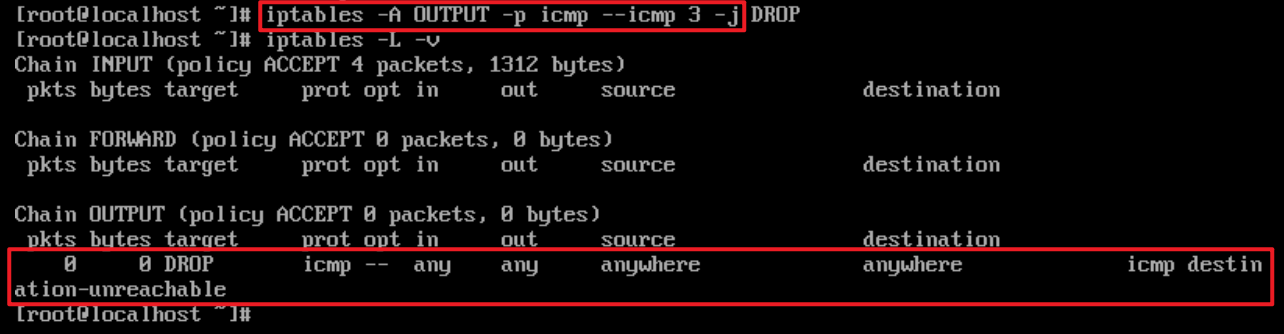

命令： iptables -A OUTPUT -p icmp --icmp 3 -j DROP （其中icmp类型为3代表所有的不可达情况）

测试：

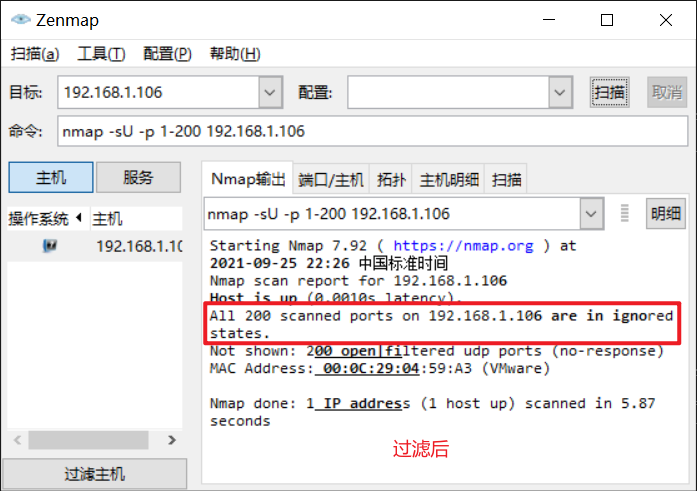

开启防火墙后，nmap无法判断UDP端口是否开放，显示为in ignored states。

二、Socket编程

Python代码：

from scapy.all import *
from scapy.layers.inet import IP, TCP


def send_ack(recv_pkt):
    # ip地址和端口号 src和dst对换

    ip_src = recv_pkt[IP].dst
    ip_dst = recv_pkt[IP].src
    tcp_sport = recv_pkt[TCP].dport
    tcp_dport = recv_pkt[TCP].sport
    tcp_seq = recv_pkt[TCP].seq
    tcp_ack = recv_pkt[TCP].seq + 1
    # 发回SYNACK数据包，flags置为SA

    packet = IP(src=ip_src, dst=ip_dst) / TCP(sport=tcp_sport, dport=tcp_dport, ack=tcp_ack, seq=tcp_seq, flags="SA")
    send(packet)


sniff(filter="tcp[tcpflags] & (tcp-syn) != 0 and tcp[tcpflags] & (tcp-ack) == 0", prn=send_ack, iface="ens33")
# 嗅探所有tcp flags中syn=1,ack=0的包，收到后执行send_ack函数，“ens33"是网卡的名字（可以通过ifconfig查看）

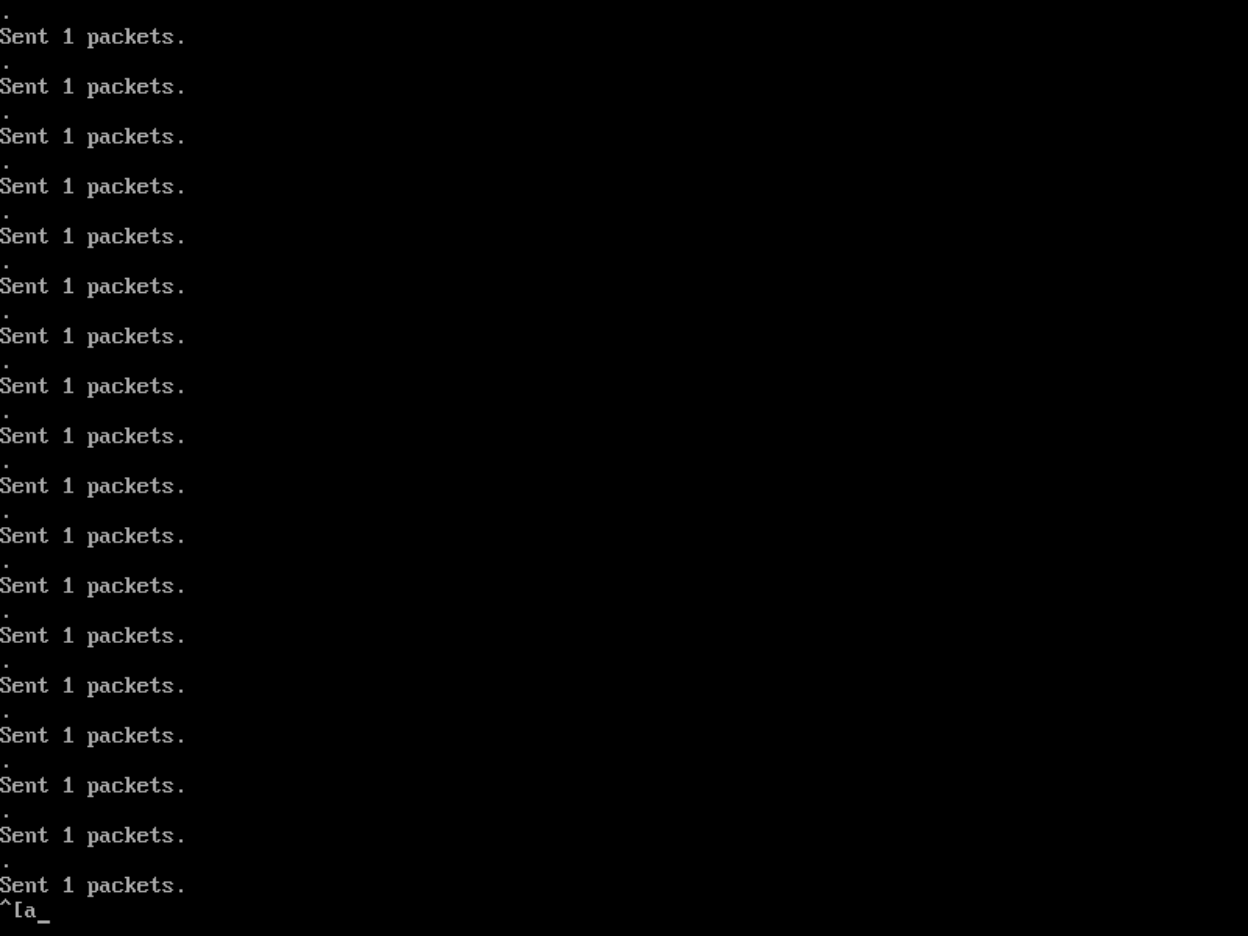

在centos上运行代码：

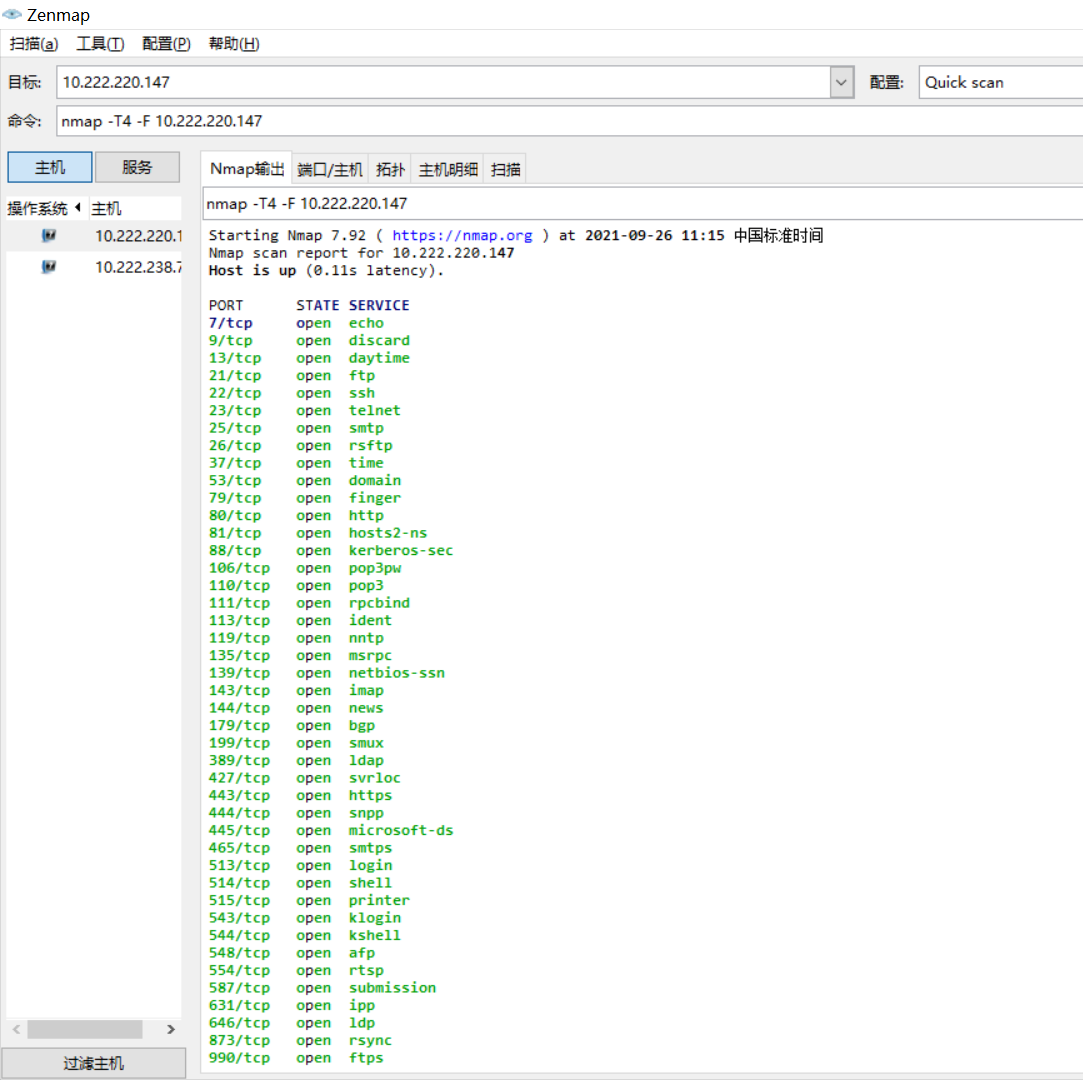

Nmap结果：

三、一些思考

为了更加清晰地看到scan与antiscan之间的过程，通过wireshark抓TCP包，结果如下：

开启防火墙前：

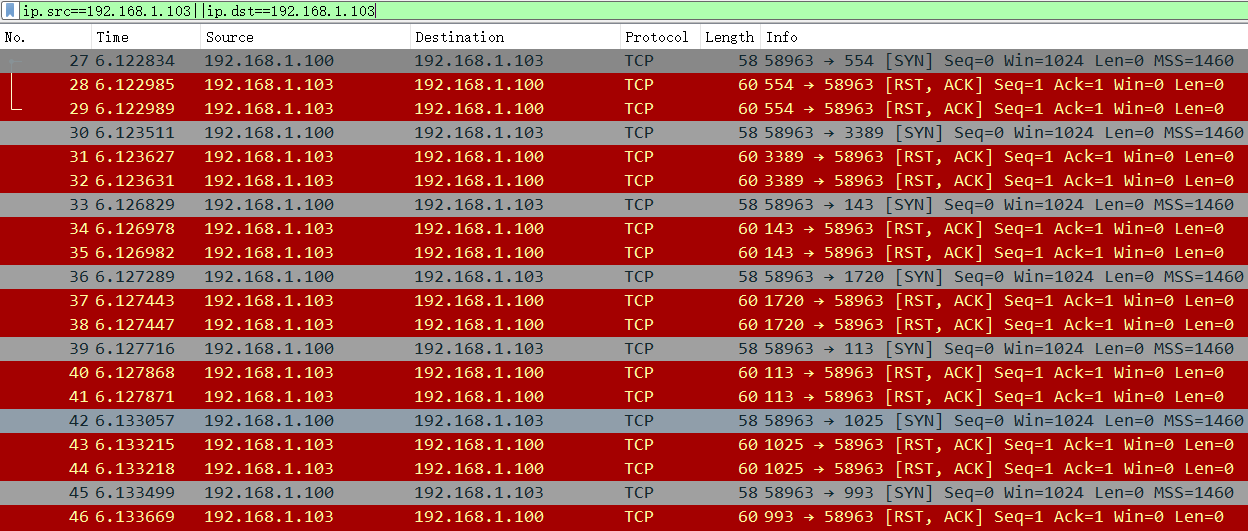

将wireshark中的过滤条件设为ip.src==192.168.1.103

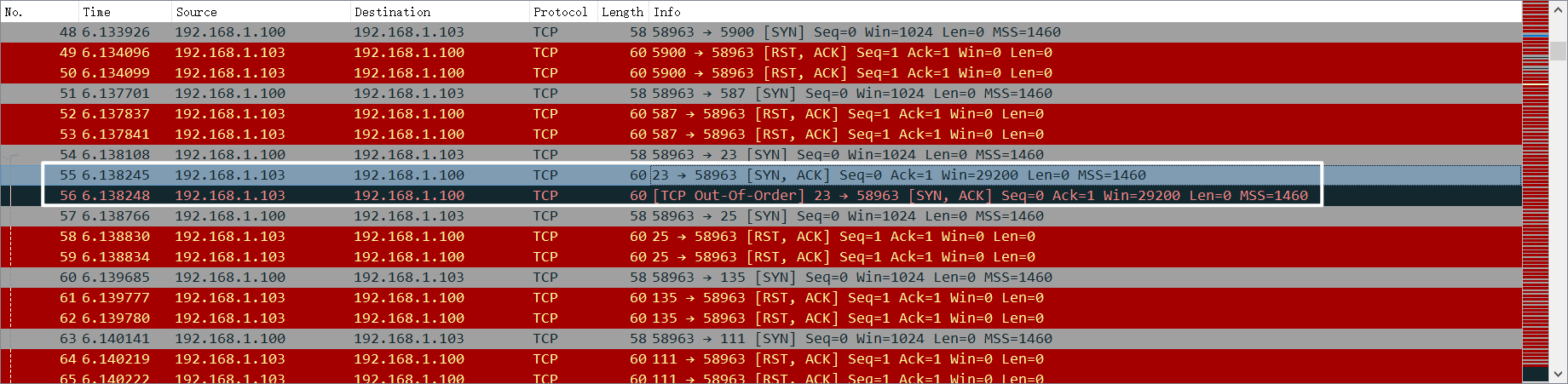

ip.dst==192.168.1.103，可以看到在扫描方发送SYN后，关闭的端口会回应RST,ACK包，开放的端口会回复SYNACK。

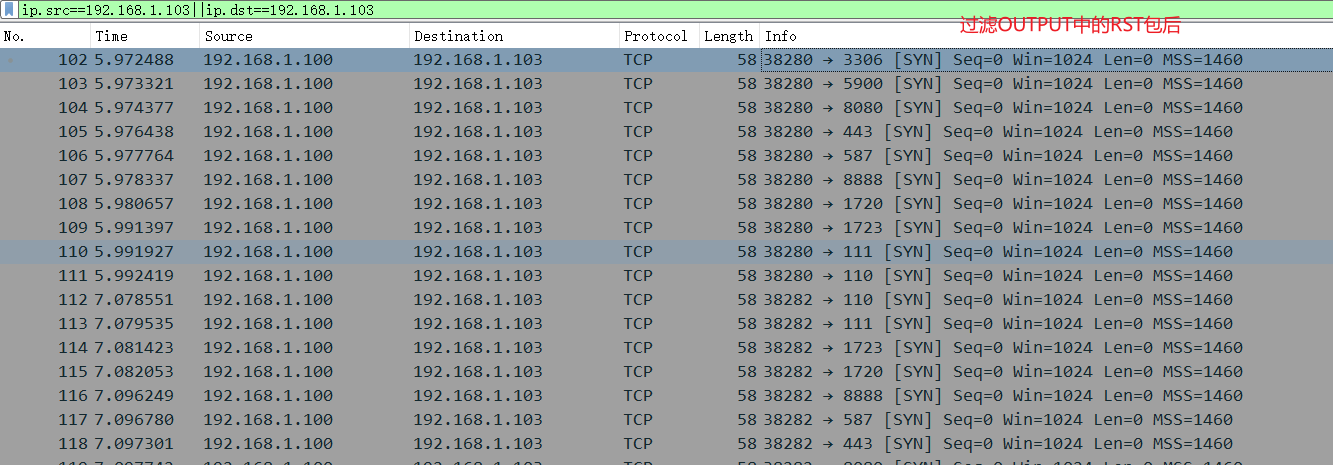

开启防火墙后，看不到RST包了：

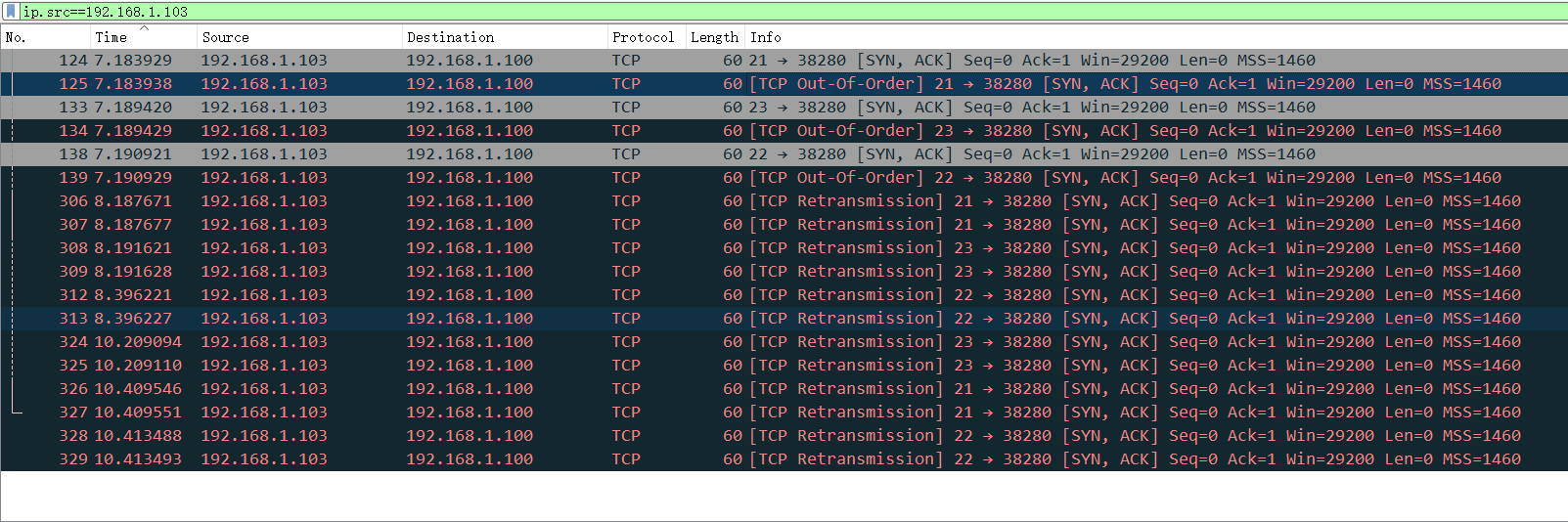

保留源地址为192.168.1.103的数据包，可以看到开放的端口仍然会发送SYNACK，并且由于nmap不会响应SYNACK所以发送方timeout后重传了SYNACK报文（图中的TCP Retransmission）。

开启防火墙+运行raw_socket.py后：

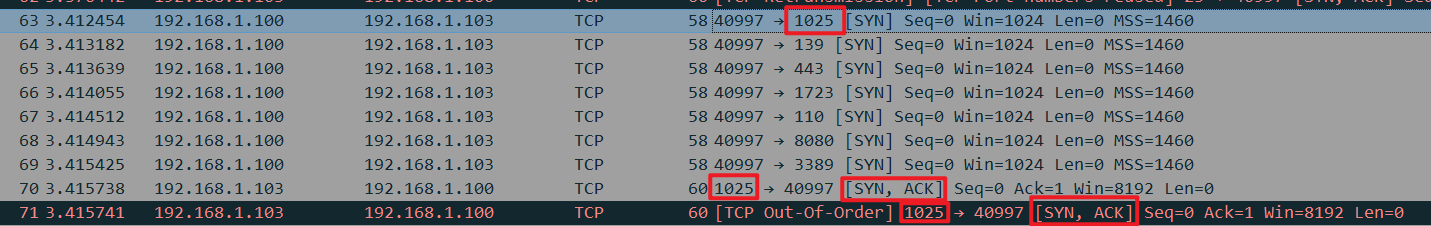

在窗口可以看到wireshark抓到了自己构造出来的SYNACK包，所以nmap会认为该端口打开了。

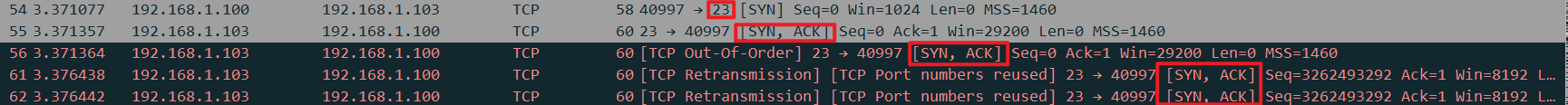

对于本身就是开着的端口比如说23号，可以看到抓到了4个SYNACK【不知道为什么抓到的centos发出的包都是两份的，可能是因为虚拟机的原因？】可以从窗口长度判断出，先发的是端口自己回的，后发的是python构造的，由于大部分情况下系统回的比较快，python运行的比较慢，所以这样并不影响正常连接的建立。

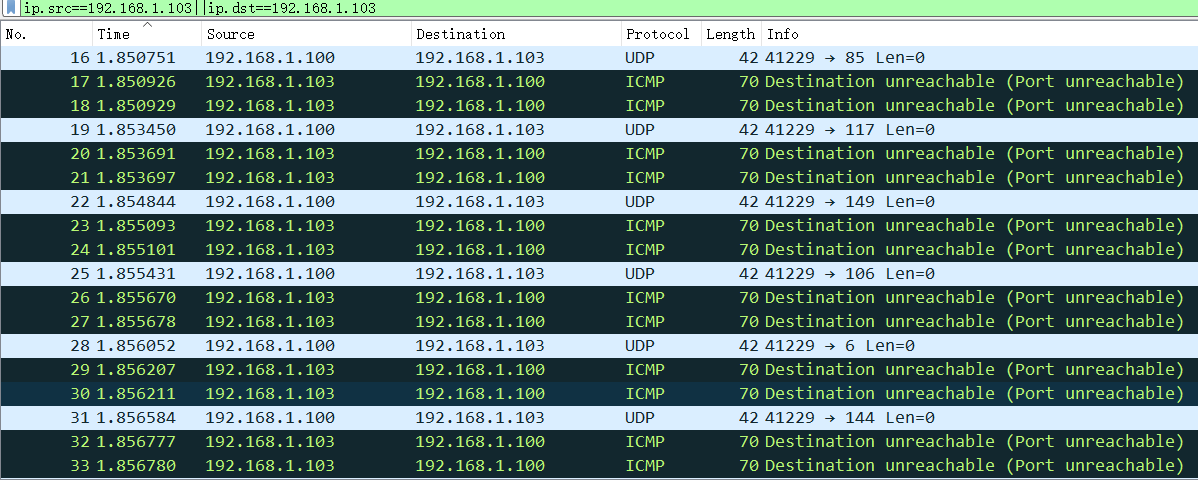

UDP过滤前抓包，可以看到很多回复port unreachable的包：

过滤后抓包，由于把icmp类型为3的unreachable destination的包都drop了就看不到回复的包了：
